Wärmebildaufnahmen eines älteren Hauses mittel Infrarotbildkamera
©
Thermografie
Wärmebildkamera: So wird Wärmestrahlung sichtbar gemacht
Mithilfe einer Infrarotkamera können energetische Schwachstellen und Wärmebrücken aufgedeckt werden. Unsichtbare Wärmestrahlung wird erfasst und in einem Infrarotbild dargestellt.

In diesem Beitrag erfahren Sie:

  • Was ist Thermografie
  • Wichtige Begriffe
  • Ursachen für Wärmebrücken
  • Typische Wärmeverluste



Was ist Thermografie
  • Die Thermografie nutzt die Tatsache, dass alle Gegenstände Wärmestrahlung aussenden. Mithilfe einer Infrarotkamera wird diese unsichtbare Wärmestrahlung erfasst und in einem Infrarotbild dargestellt.
  • Aus der erfassten Wärmestrahlung kann auf die Temperaturverteilung an der Oberfläche des betrachteten Gegenstandes geschlossen werden.
  • Durch die Flächendarstellung der Temperaturverteilung ermöglicht die Bauthermografie, dass energetische Schwachstellen und Wärmebrücken, d.h. Bereiche der Gebäudehülle mit erhöhten Wärmeverlusten und Undichtigkeiten, festgestellt werden können.
  • Die Ergebnisse der Wärmbild-Messung werden in Form von mehrfärbigen Bildern dargestellt. Jede Farbe im Bild entspricht einer bestimmten Temperatur. In Verbindung mit der dazugehörigen Farbskala können die Wärmebilder danach interpretiert werden.
  • Die Erstellung von Wärmebildaufnahmen ist der schnellste und effizienteste Weg, den energetischen Gesamtzustand der Gebäudehülle visuell darzustellen.
  • Ursachen für einen erhöhten Energieverbrauch können erkannt und Maßnahmen zur Energie- und CO2-Einsparung geplant werden.
Wichtige Begriffe

Thermografie, Infrarotbild, Wärmebild

Die drei Begriffe Wärmebild-, Thermografie- und Infrarotbilder werden synonym verwendet. Bei den Wärmebild-Aufnahmen werden Infrarotstrahlen durch die Thermografie-Kamera erfasst. Diese werden ausgewertet und die gemessene Temperatur in unterschiedlichen Farben angezeigt.



Wärmebrücken

Wärmebrücken sind örtlich begrenzte Schwachstellen eines Bauteils, die mehr Transmissionswärmeverluste aufweisen als die umgebende Fläche.

Thermografie
©
Ursachen für Wärmebrücken
  • Ist die Wärmedämmung entweder nicht ausreichend oder gar nicht vorhanden, kann es bei niedrigen Außentemperaturen im Bereich dieser „kalten“ Wände zu Tauwasserbildung (=Kondenswasser) kommen.
  • Auch Baufehler oder klassische Wärmebrücken können zu Wasserdampfkondensation im Innenbereich führen. Dadurch steigt dort die relative Feuchte – die ideale Bedingung für Schimmelpilze.
  • Ursachen für höhere Feuchtigkeit im Gebäude können z.B. auch defekte Dächer (insbesondere Flachdächer), Risse im Mauerwerk, Wassereintritt infolge von Rohrbrüchen oder Überschwemmungen sein.
  • Neben den baulichen Mängeln kann aber auch das falsche Nutzerverhalten der Bewohner für die Schimmelbildung verantwortlich sein. Schon ab 80 % relativer Luftfeuchtigkeit kann Schimmel entstehen! Die Luftfeuchtigkeit kann durch gezieltes Lüften und Heizen reduziert werden. So wird das Wachsen von Schimmelpilzen verhindert.
Typische Wärmeverluste

Anhand folgender Beispiele zeigen wir Ihnen verschiedene mögliche energetische Schwachstellen auf.

Beispiel typische Wärmeverluste Dach, Thermografie-Aufnahmen
©
Beispiel typische Wärmeverluste Fassade, Thermografie-Aufnahmen
©
Beispiel typische Wärmeverluste Tür, Thermografie-Aufnahmen
©
Beispiele typische Wärmeverluste Vergleich gute Dämmung,  Thermografie-Aufnahmen
©

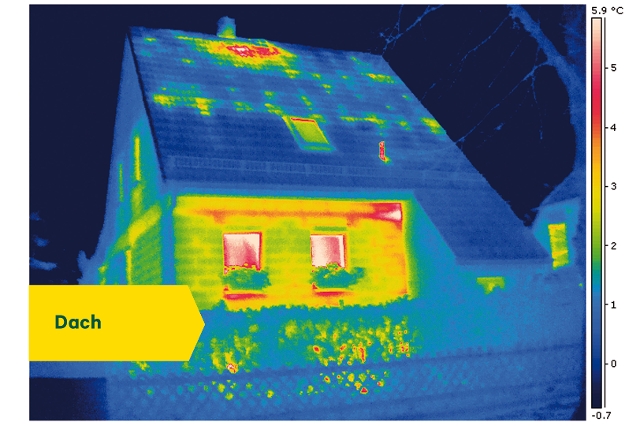

  • Dach: Bei diesem Haus sind die Wärmeverluste am Dach deutlich zu erkennen. Vor allem im oberen Bereich des Daches ist die Oberflächentemperatur erhöht. Die Überprüfung des Dachaufbaus wird hier dringend empfohlen.

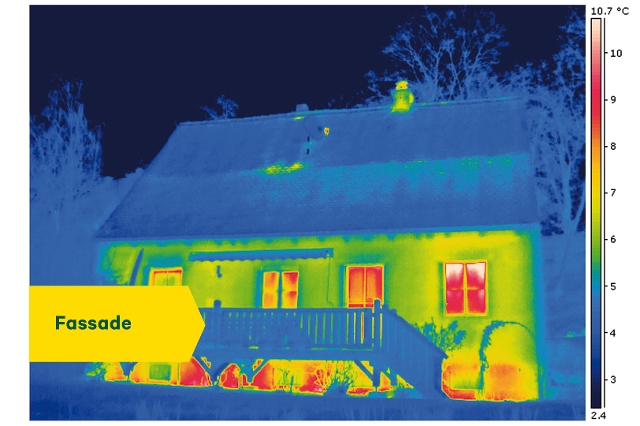

  • Fassade: Das Beispiel zeigt eine unzureichend gedämmte Fassade und undichte Fenster. Das Anbringen einer Wärmedämmung auf den Außenwänden und der Austausch der alten Fenster ist notwendig.

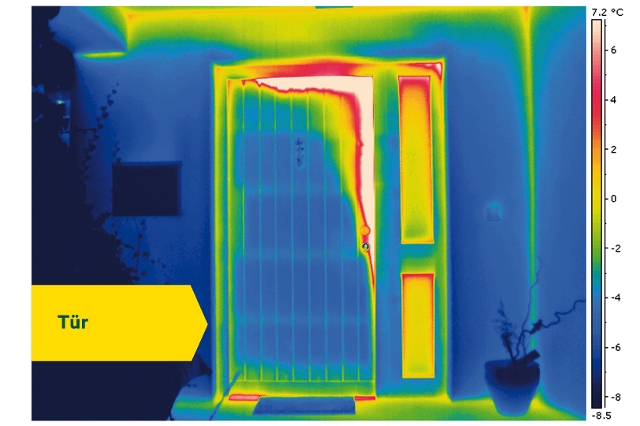

  • Tür: Der Dichtungsbereich der Eingangstüre weist eine erhöhte Oberflächentemperatur auf – kostbare Wärme entweicht. Hier ist ein einfaches Nachstellen der Türaufhängung ratsam, dadurch wir die Dichtheit wieder hergestellt.

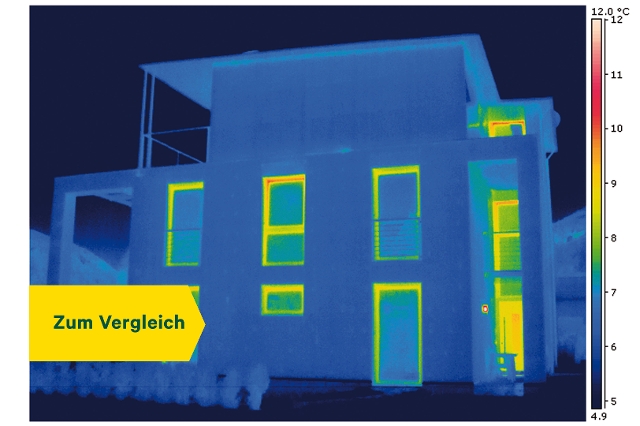

  • Zum Vergleich: Das Gebäude zeigt nur sehr wenig Wärmeverluste. An diesem Beispiel ist gut zu erkennen, wie wirkungsvoll eine gute Gebäudehülle ist.



Bei identifizierten Schwachstellen an bestehenden Gebäuden ist die Beseitigung dieser Stellen durch nachträgliches Dämmen, Abdichten oder Isolieren ratsam. Das Lagerhaus steht Ihnen hier gerne beratend zur Seite.
